河水一體化凈水器

一、基本參數

1、材質：304不銹鋼或碳鋼

2、產水量：3~240噸/小時

3、出水濁度：0.4~1NTU

4、控制：水力自動（不用電）

5、使用年限：30年

6、適用范圍：各類自來水廠、地表水處理、農村生活用水、河水飲用凈化

二、河水水質常見的問題

江河水、湖水晴時水質較清澈，但雨季時節，大量泥沙、懸浮物、有機物、細菌等匯入河中，導致河水濁度暴漲、細菌含量等嚴重超標，需要凈化設備處理后才能飲用。

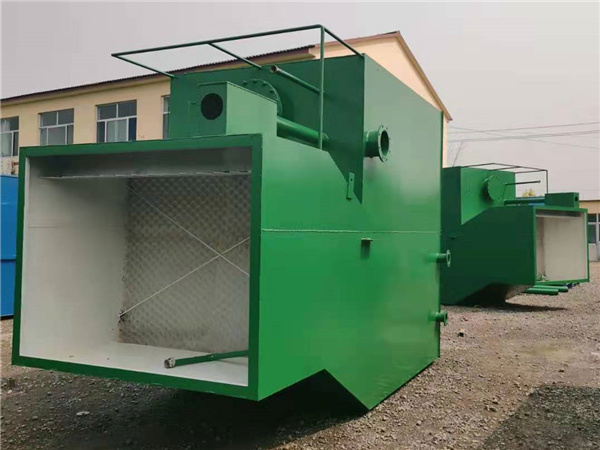

三、設備介紹

河水一體化凈水設備源頭生產廠家，提供碳鋼、304不銹鋼兩種材質供用戶選擇。一體化河水處理設備集合混凝沉淀、自動曝氣溶氧、多介質精濾、水力自動反沖洗、排污等功能為一體，可高效去除河水中99%以上的泥沙、枝葉、藻類、有機物、鐵錳重金屬離子等，將河水處理成清澈的生活飲用水。

設備水力自動化運行、重力過濾，凈水過程不用電、不用人工干預，不需要清洗及更換濾料，是現代化自來水廠、農村飲水項目中的常用設備，相比傳統土建凈水設施，河水一體化凈水器體積和占地面積減少50%以上，運轉費用僅為其1/5~1/10，可為建設單位及使用單位節省大量基建、后期運行費用。

四、設備使用范圍

1、濁度小于1500NTU，雨季短時間達到3000NTU的各類江水、河水、山泉水、水庫等地表水。

2、鐵、錳離子超標的地表水質。

3、工礦企業、生產企業用水預處理環節。

五、處理工藝流程

河水加入絮凝劑后流入河水一體化凈水器，通過斜管沉淀、曝氣去味充氧、多介質過濾等工藝去除水中泥沙、懸浮物、藻類、有機物等，降低水體濁度，通過自動反洗功能將污染物排出，出水經過二次曝氣充氧及殺菌消毒后送入千家萬戶。

六、主要技術參數

河水一體化凈水器

1、原水濁度：≤1500毫克/升，短期可達3000毫克/升

2、出水濁度：≤1NTU（特殊情況≤3NTU）

3、反應時間：10~20分鐘

4、穩流區流速：1.8~2.7毫米/秒

5、沖洗強度：14~16升/平方米?秒

6、沖洗時間：2~8分鐘

7、進水水頭：≥8米

七、設備特點

1、自動運行，不用電——河水一體化凈水器集反應、絮凝、沉淀、集排泥、集水、配水、過濾、反沖洗等功能于一體，全程水力自動化運行，不需要用電，每年可節省80%以上的電費開支。

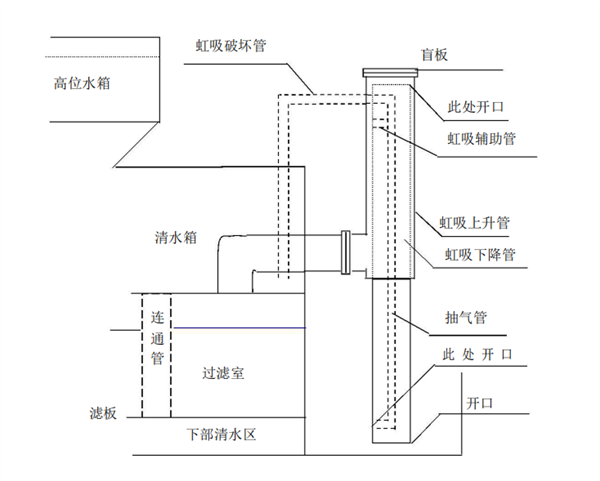

2、高效過濾，不換濾料——自動化濾層反沖洗技術，濾料充分清洗，不板結、不堵塞，不需要每年人工清洗、更換濾料，節省大量管理工作及時間。

3、出水符合標準——4~7種濾料組成的復合濾層，高效去水中泥沙、懸浮顆粒、藻類、鐵錳金屬離子等，出水濁度保持0.4~1NTU，出水符合生活飲水標準要求。

4、占地小，運輸方便——與傳統凈水設備相比，占地面積不到其一半，可節省大量的基建時間及成本。

5、安裝方便，環境適應性強——河水一體化凈水器采用模塊化組合式設計，單體體積小、重量輕，方便運輸及安裝；設備對安裝環境的適應性強，即使山區也能放心安裝使用。

6、無需專人操作，維護簡單方便——設備自動化程度高，運行故障率低，無需指派專業人員操作管理，普通人經過簡單培訓即可熟練操作設備運行。

八、設備選型參數表

*設備選型方法計算：日處理水量/24

*可選配自動化控制系統

型號 產水量

（m3/h） 一體化凈水設備 配套加藥

(PAC/PAM) 配套消毒

（次氯酸鈉發生器） 日產水

（m3/d） 占地面積

（m2） 適用人數

（人）

沉淀裝置

(直徑*高度)m 過濾裝置

(直徑*高度*數量)m

MZJ-3D 3 Φ1*5 Φ0.4*3*1 YB-500 LR-50 72 3 900

MZJ-5D 5 Φ1*5 Φ0.6*3*1 YB-500 LR-50 120 3 1500

MZJ-10D 10 Φ1.3*5 Φ0.8*3*2 YB-500 LR-50 240 6 3000

MZJ-15D 15 Φ1.6*5 Φ1*3*2 YB-500 LR-50 360 6 4500

MZJ-25D 25 Φ2*5 Φ1.2*3*2 YB-500 LR-50 600 9 7500

MZJ-35D 35 Φ2.4*5 Φ1.4*3*2 YB-500 LR-100 840 12 10500

MZJ-45D 45 Φ2.7*5 Φ1.6*3*2 YB-1000 LR-100 1080 16 13500

MZJ-55D 55 Φ2.9*5.5 Φ1.8*3*2 YB-1000 LR-200 1320 20 16500

MZJ-70D 70 Φ3.3*5.5 Φ2*3*2 YB-1000 LR-200 1680 26 21000

MZJ-85D 85 Φ3.6*5.5 Φ2.2*3*2 YB-1000 LR-200 2040 29 25500

MZJ-100D 100 Φ3.9*5.5 Φ2.4*3*2 YB-2000 LR-300 2400 45 30000

MZJ-120D 120 Φ4.4*5.5 Φ2.6*3*2 YB-2000 LR-300 2880 45 36000

MZJ-130D 130 Φ4.6*5.5 Φ2.2*2.8*3 YB-2000 LR-500 3120 50 39000

MZJ-150D 150 Φ4.8*5.5 Φ2.4*2.8*3 YB-2000 LR-500 3600 50 45000

MZJ-180D 180 Φ5.3*5.5 Φ2.6*2.8*3 YB-2000 LR-500 4320 50 54000

MZJ-200D 200 Φ5.6*5.5 Φ2.4*2.6*4 YB-3000 LR-500 4800 60 60000

MZJ-240D 240 Φ6.1*5.5 Φ2.6*2.6*4 YB-3000 LR-650 5760 60 72000

參數僅供參考，請以方案或設計圖紙為準

河水處理后出水經專業機構檢測，符合《生活飲用水衛生標準》（GB5749-2022）相關水質要求，有效去除水中泥沙、異味、有機物等，出水濁度可控制在0.4~1NTU。
